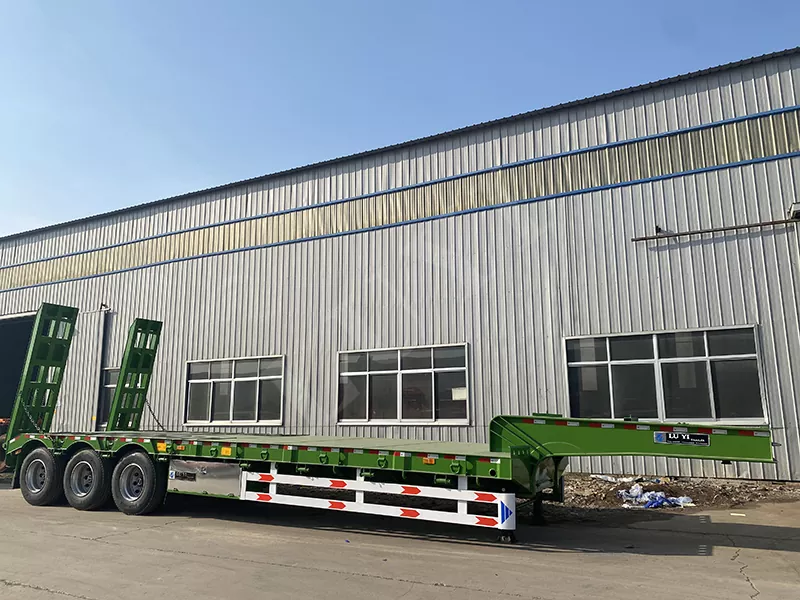

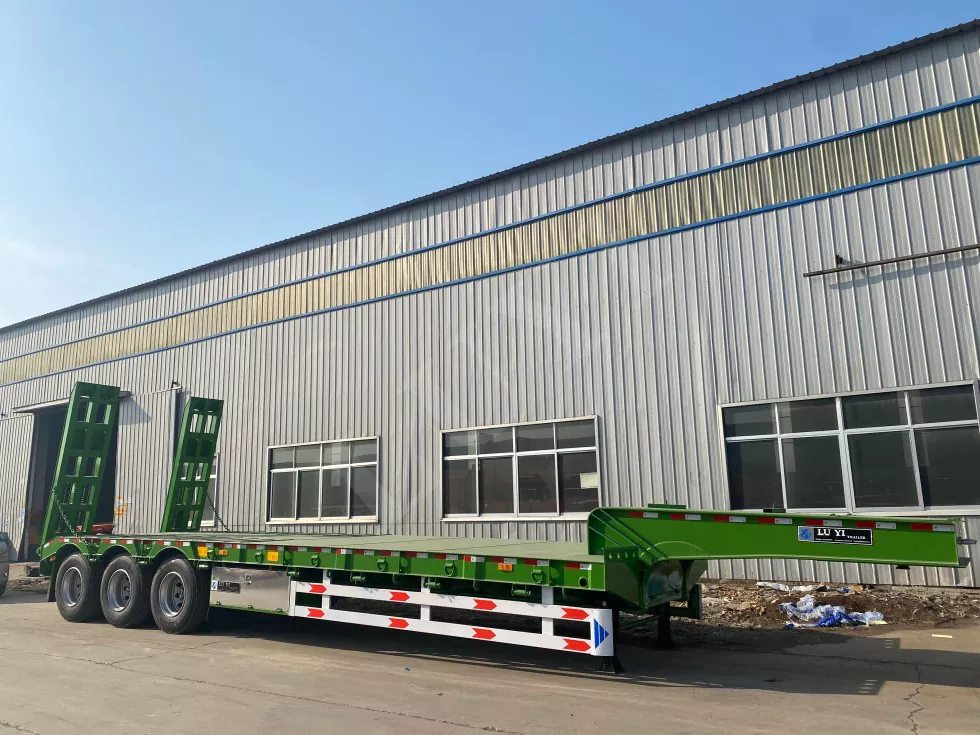

Semirremolque de plato de tres ejes

Antes de la producción, el departamento técnico primero debe diseñar y producir dibujos de acuerdo con las necesidades de los usuarios y el mercado, las especificaciones de diseño de los dibujos deben coincidir con los parámetros técnicos al firmar el contrato, y los dibujos se completan y luego se transfieren al departamento de producción.

El departamento de producción corta, soluciona, fortalece, ensambla y prueba el acero de acuerdo con los detalles de los dibujos. Finalmente, la calidad del producto se cumple después de la inspección del cliente. El proceso de producción específico es el siguiente;

1. Etapa de corte de material de placa de acero:

Según los dibujos de cada parte producida por el departamento de diseño, cada parte se corta con la máquina de corte submarina CNC, como la red de haz, la placa de refuerzo y los accesorios pequeños estándar

2. Viga de soldadura de arco sumergido fijo y haz

En el segundo paso, la red cortada y las alas superiores e inferiores se fijan a las juntas de soldadura, y luego el haz está soldado con soldadura por arco sumergido.

3. Calibración láser, rayo láser

Primero corte la red de la viga, corte el orificio en forma de U a través del cual puede pasar el haz, y luego arregle el haz I soldado en paralelo. Es importante comparar los resultados de las vigas. Si el error paralelo de las dos vigas en I es grande, habrá un desgaste de neumático muy serio.

4. Conecte el haz lateral y suelde el capo

En este momento, el haz principal del semirremolque de placa baja se forma básicamente, y solo el haz lateral está soldado para formar la estructura del marco. Y la placa de tracción del pin de tracción está soldada a la posición requerida por el contrato, y el proceso de soldadura requiere altos requisitos, de lo contrario, el remolque del camión de chasis bajo se sesgará.

5. Marco de soldadura, suspensión de soldadura

En este momento, la suspensión de soldadura debe controlar estrictamente el tamaño y mantener la verticalidad, de lo contrario causará el desgaste de los neumáticos.

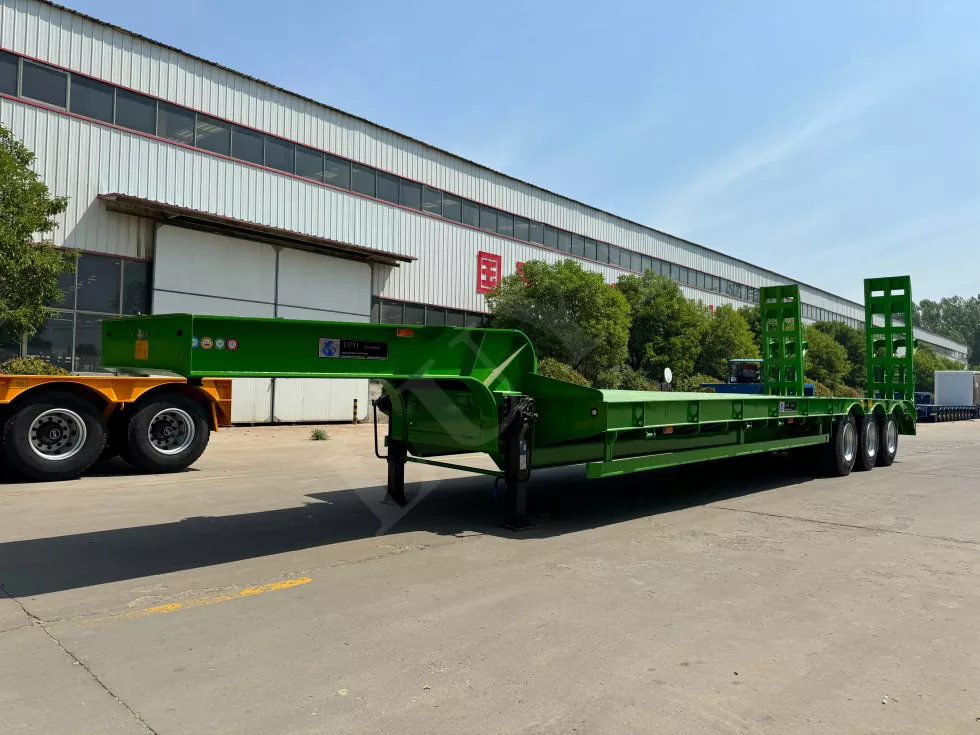

6. Conecte el cuello de cisne

Este proceso es completar la soldadura del cuello de cisne y la estructura del chasis del semirremolque de placa baja, y la precisión de la soldadura es muy importante, porque la desviación ángulo del pasador de tracción afectará el uso del semirremolque, especialmente en el uso posterior, y la soldadura incorrecta provocará el desgaste del neumático del trailer.

7. Coloque la placa inferior

La placa de acero que es al menos mayor de 3 mm se coloca en la plataforma de rodamiento del semirremolque de placa baja, el proceso de soldadura debe prestar atención a la costura de soldadura de la estructura del marco, al mismo tiempo para el transporte de carga diferente, la placa de acero colocada también es diferente, la placa inferior común debe ser una placa de acero estampada, fricción fuerte, la estabilidad del transporte de los productos.

Parámetro del producto (especificación)

Descripción de productos

Semi-colgación de placa baja: adecuado para una variedad de equipos mecánicos, objetos grandes, equipos de construcción de carreteras, tanques grandes, contenedores súper altos y todo tipo de transporte de acero, amplia gama de usos, eficientes y rápidos. El sistema de suspensión con resorte de hoja bajo la base de resorte de hoja en forma de U desarrollada por nosotros mismos se propone para mejorar la resistencia y la capacidad de transferencia del haz longitudinal del vehículo y reducir la altura de la superficie de la carga de manera efectiva. Los modelos de la compañía están completos, el diseño es flexible y diverso, puede diseñar la superficie del rodamiento de marco de acuerdo con las necesidades de los usuarios, para satisfacer el transporte de varios bienes especiales, la placa baja es el modelo preferido para los clientes de transporte nacionales grandes.

Característica y aplicación del producto

El semirremolque plano bajo tiene un tipo plano, tipo de haz cóncavo y una estructura de tipo de neumático expuesto, y el haz longitudinal adopta el tipo plano o el tipo de cuello de cisne. Su marco es tipo escalera, la sección del haz longitudinal tiene forma de I, con alta rigidez, características de alta resistencia. El plano principal de la plataforma de carga del marco es bajo, lo que garantiza la suavidad del transporte y es adecuado para transportar todo tipo de maquinaria de construcción, grandes equipos y acero。

El dispositivo de soporte del semirremolque se utiliza principalmente para soportar el remolque al desconfir, y está compuesto de piernas, de conexión entre paréntesis, etc. Muchas marcas, York, Pasmark, Fuhua, Jost, etc. son muy buenas piernas, ¡generalmente no están malas!

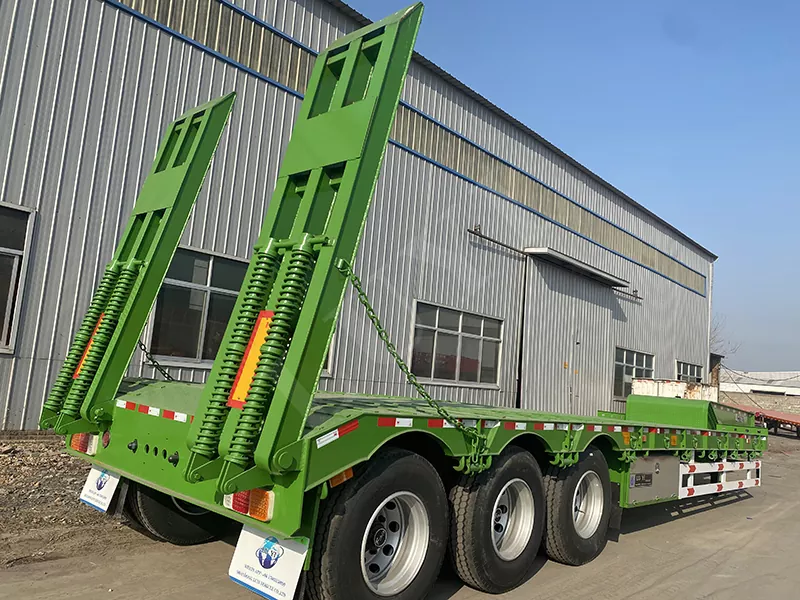

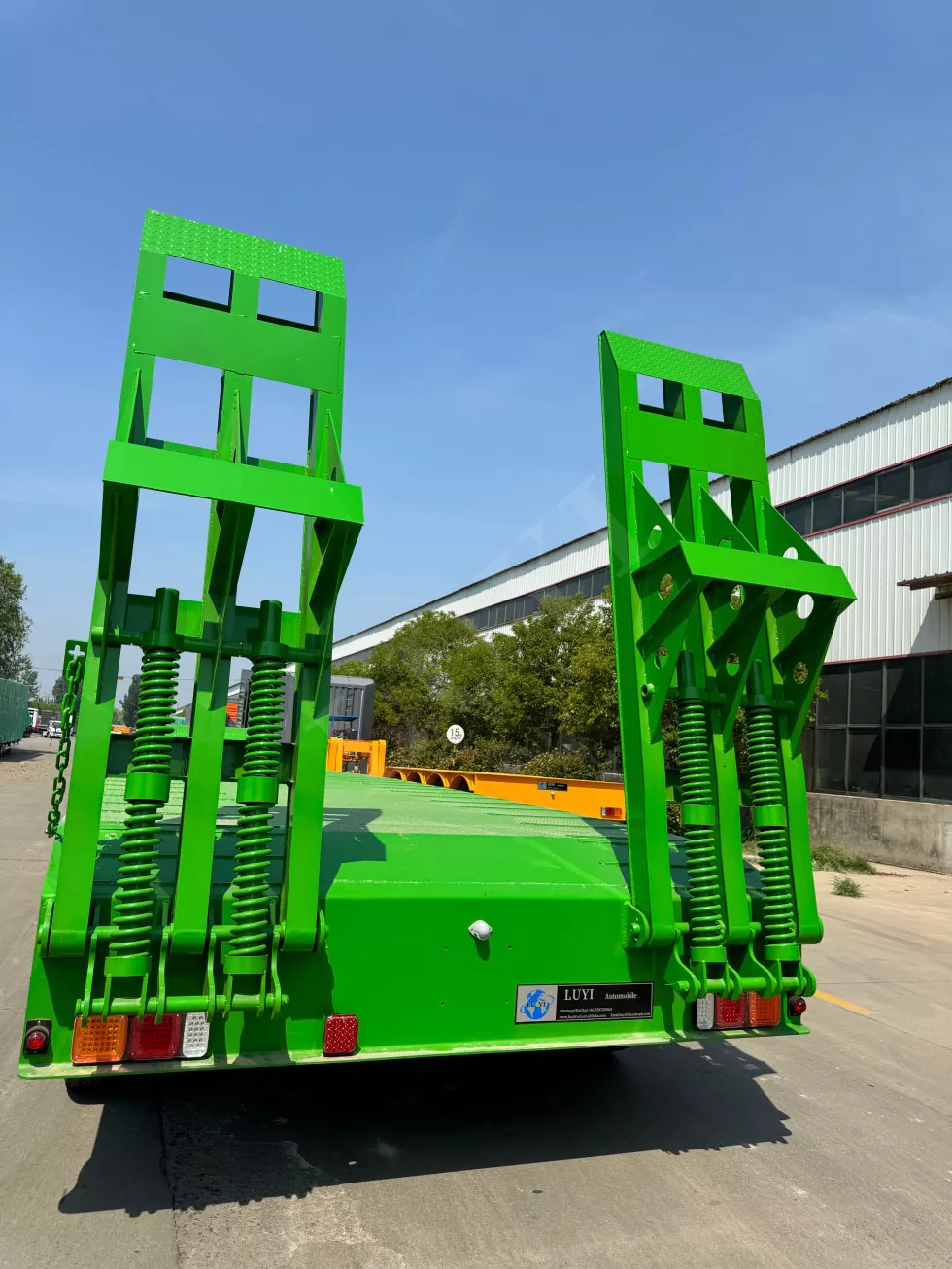

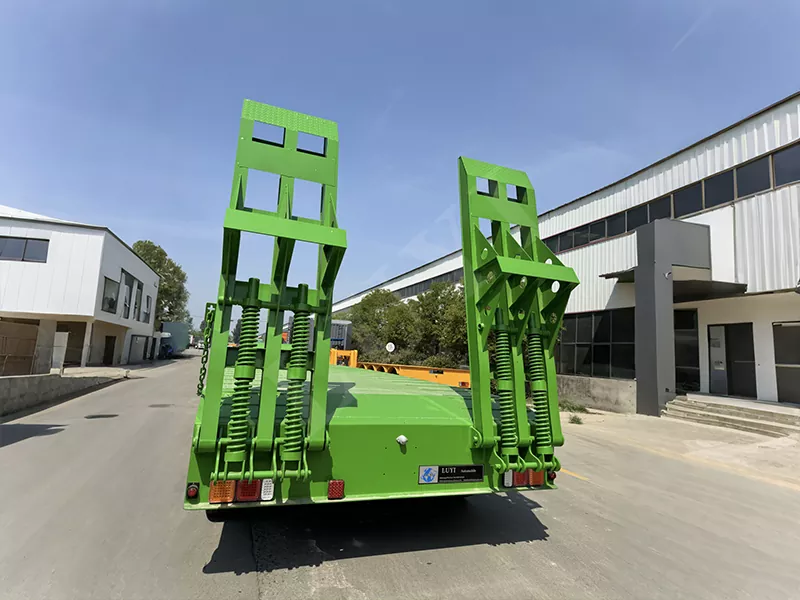

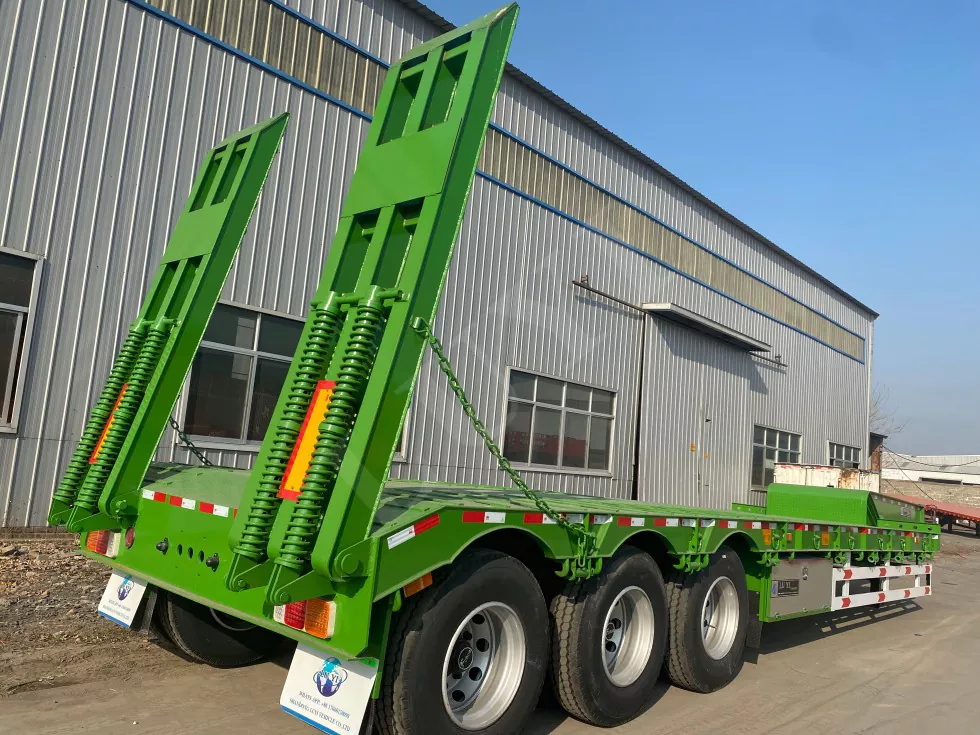

La escalera puede formar directamente una pequeña rampa de ángulo con el suelo, y luego puede formar directamente un soporte rígido con el suelo, y el equipo de maquinaria pesada con su propia potencia puede moverse directamente desde la parte delantera del remolque hacia el remolque, y la carga y descarga es relativamente más rápido y más seguro. Para las excavadoras, las excavadoras y otras maquinaria pesada, tales remolques son una opción más ideal.

Los semirremoledores de placa baja de tres ejes más utilizados son los neumáticos de alambre de acero 11.00R20 y los neumáticos de vacío 12.00R22.5. Entre ellos, la condición de la carretera de larga distancia es buena con los neumáticos de vacío 12.00R22.5, y el patrón es principalmente de 3 o 4 líneas.

Las malas condiciones de la carretera, la corta distancia se pueden equipar con neumáticos de alambre de acero 11.00R20 o una serie de neumáticos de vacío de 12.00R22.5 bloqueas de flores de bloques también se pueden, actualmente, en la actualidad para cumplir con el anuncio de 12R22.5, los neumáticos de vacío de 12 capas, pero la aplicación real a 16 capas, 18 neumáticos, el nivel de neumáticos, el nivel de neumático es alto, mayor es el coeficiente de durabilidad, por lo tanto, el factor de seguridad mayor.
